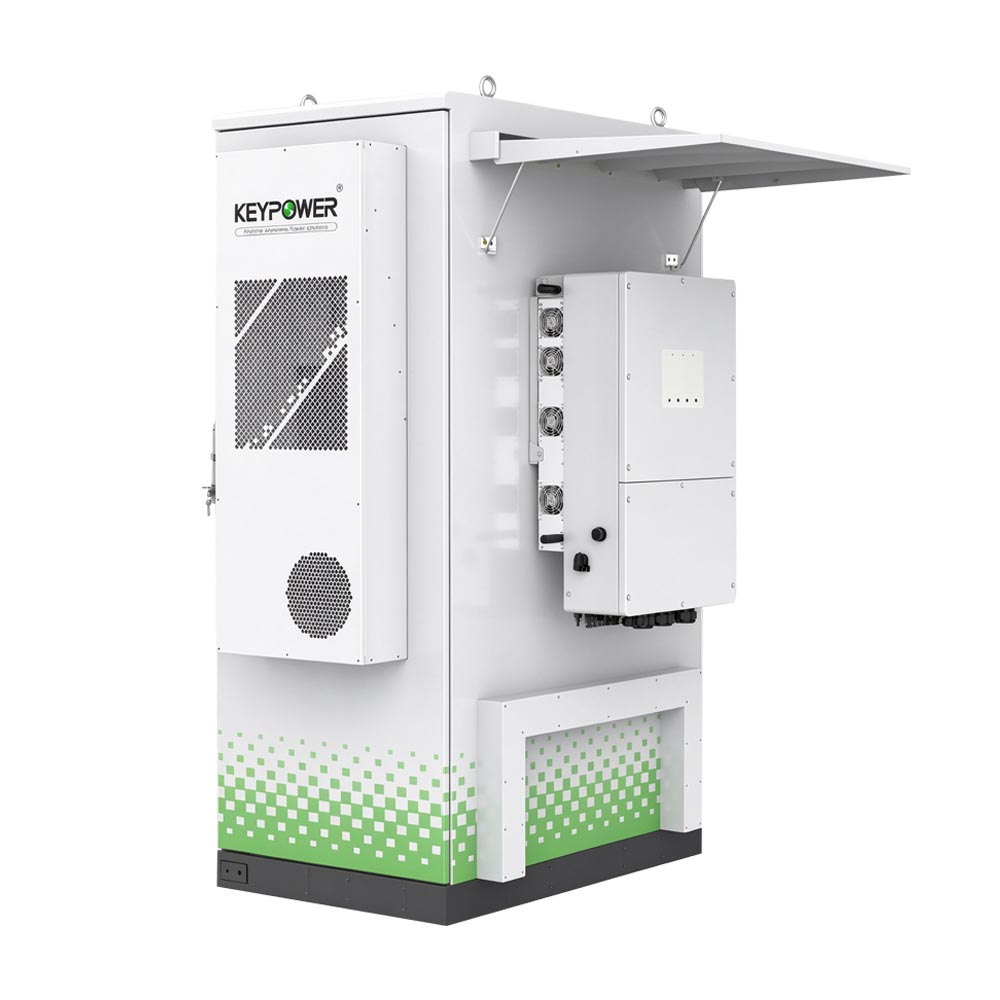

KPES-50/120A Luftgekühlter Hybrid-Schrank

Allgemein Max. Wirkungsgrad im Rundlauf 89% Lebensdauer (Zyklen) ≥8.000 Zyklen Kommunikation Modbus TCP/IP Feuerlöschsystem Aerosol Schutzart IP55 Kühlung Flüssigkeitskühlung + Umluftkühlung Betriebstemperatur -25℃~55℃ (Leistungsreduzierung ab 45℃) Atmosphärenschutzklasse C4 (C5 optional) Luftfeuchtigkeit 0~95% RH (nicht kondensierend) Geräuschpegel ≤75 dB Höhenlage 3000m (Leistungsreduzierung über 2000m) Abmessungen (B×T×H) 1.050 x 1.350 x 2.400 mm Gewicht 2.600 kg Sicherheit / EMV UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A Netzanschlussbedingungen EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 AC-Seite   Nennausgangsleistung 125 kW AC-Nennspannung 400 V AC-Spannungsbereich ±15% Netztyp 3W+N+PE Nennfrequenz 50 Hz / 60 Hz Leistungsfaktor 0,99 / -1 ~ +1 THDi ≤3% Gleichstromanteil DC-Seite   Zelltyp LFP / 314 Ah Pack-Konfiguration 52,2 kWh / 1P52S Systemkonfiguration 261 kWh / 1P260S Gleichspannung (Nennspannung) 832 V Gleichspannungsbereich 728 ~ 936 V Max. Lade-/Entladerate 0,5P Max. Entladetiefe 100% (25 ± 2 ℃) ​

Allgemein Max. Round-Trip-Wirkungsgrad 89 % Lebensdauer (Zyklen) ≥ 8.000 Zyklen Kommunikation Modbus TCP/IP Feuerlöschsystem Aerosolsystem + Wassersprühsystem Schutzart IP55 Kühlung Flüssigkeitskühlung + Umluftkühlung Betriebstemperatur -25 °C ~ 55 °C (Leistungsreduzierung ab 45 °C) Atmosphärenschutzklasse C4 (C5 optional) Luftfeuchtigkeit 0 ~ 95 % rF (nicht kondensierend) Geräuschpegel ≤ 80 dB Aufstellungshöhe 3000 m (Leistungsreduzierung über 2000 m) Abmessungen (B×T×H) 6.058 x 2.438 x 2.591 mm Gewicht 28 t Sicherheit / EMV UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Netzanschlussbedingungen EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 AC-Seite   Nennausgangsleistung 1000 kW AC-Nennspannung 400 V AC-Spannungsbereich ±15 % Netzform 3W+N+PE Nennfrequenz 50 Hz / 60 Hz Leistungsfaktor 0.99 / -1 ~ +1 THDi ≤3% DC-Verhältnis DC-Seite   Zelltyp LFP / 314 Ah Pack-Konfiguration 48.2 kWh / 1P48S Systemkonfiguration 2170 kWh / 9P240S Nenn-DC-Spannung 768 V DC-Spannungsbereich 672 ~ 864 V Max. Lade-/Entladerate 0.5P Max. Entladetiefe 100% (25 ± 2 ℃) ​

Element Zelltyp LFP 314 Ah Pack-Konfiguration 104,5 kWh / 1P104S Systemkonfiguration 5,015 MWh / 12P416S Nenn-Gleichspannung 1331,2 V Gleichspannungsbereich 1165 ~ 1498 V Max. Lade-/Entladerate 0,5P Max. Entladetiefe 100 % 25 ±2 ℃ Lebensdauer (Zyklen) ≥8.000 Zyklen Brandschutzsystem Aerosolsystem + Wassersprühsystem Schutzart IP55 Kühlung Flüssigkeitskühlung + Umluftkühlung Betriebstemperatur -25 ℃ ~ 55 ℃ (Leistungsreduzierung ab 45 ℃) Korrosionsschutzklasse C4 (C5 optional) Luftfeuchtigkeit 0~95 % rF (nicht kondensierend) Höhenlage 3000 m Abmessungen (B×T×H) 6.058×2.438×2.896 mm Gewicht 41,8 t Sicherheit/EMV UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 ​

SPEZIFIKATIONEN DES GENERATORSATZES   Frequenz: 50 Hz   Modell: KP-S40P   Nennleistung (kW/kVA): 32/40   Standby-Leistung (kW/kVA): 35.2/44   Kraftstoffverbrauch bei 100 % (L/H): 9.8     MOTOR:   Angetrieben von:SDEC   Motormodell: 4ZT3.2-G21     DREHSTROMGENERATOR:   Erregertyp: Bürstenlos, selbsterregt   Isolationsklasse: H   Schutzart: IP23​

Spezifikationen des Generatorsatzes   Frequenz: 60 Hz   Modell: KPX-H512P   Dauerleistung (kW/kVA): 410/512   Notstromleistung (kW/kVA): 450/563   Kraftstoffverbrauch bei 100 % (L/H): 111,5     MOTOR:   Angetrieben durch: Hyundai   Motormodell: P158LC     LICHTMASCHINE:   Erregertyp: bürstenlos, selbsterregt   Isolationsklasse: H   Schutzart: IP23​

SPEZIFIKATIONEN DES GENERATORSETS   Frequenz: 50 Hz   Modell: KP-W750P   Dauerleistung (kW/kVA): 600/750   Standby-Leistung (kW/kVA): 660/825   Kraftstoffverbrauch 100 % (L/H): 155.3     MOTOR：   Angetrieben von: Weichai   Motormodell: 6M33D725E310     GENERATOR：   Erregertyp: bürstenlos, selbsterregt   Isolationsklasse: H   Schutzklasse: IP23​

Spezifikationen des Stromaggregats   Frequenz: 60 Hz   Modell: KPX-M1375P   Hauptleistung (kW/kVA): 1100/1375   Bereitschaftsleistung (kW/kVA): 1200/1500   Kraftstoffverbrauch bei 100 % (L/H): 281.1     MOTOR:   Angetrieben von:MTU   Motormodell: 18V 2000 G85     GENERATOR:   Erregertyp: Bürstenlos, selbsterregt   Isolationsklasse: H   Schutzklasse: IP23​

SPEZIFIKATIONEN   Modell: KPLB-500   Kapazität: 500kW   Lasttyp: Ohmsch   Leistungsfaktor: 1   Anzahl der Lüfter: 4   Abmessungen (mm): 1900*1600*1900   Gewicht (kg): 1400​
