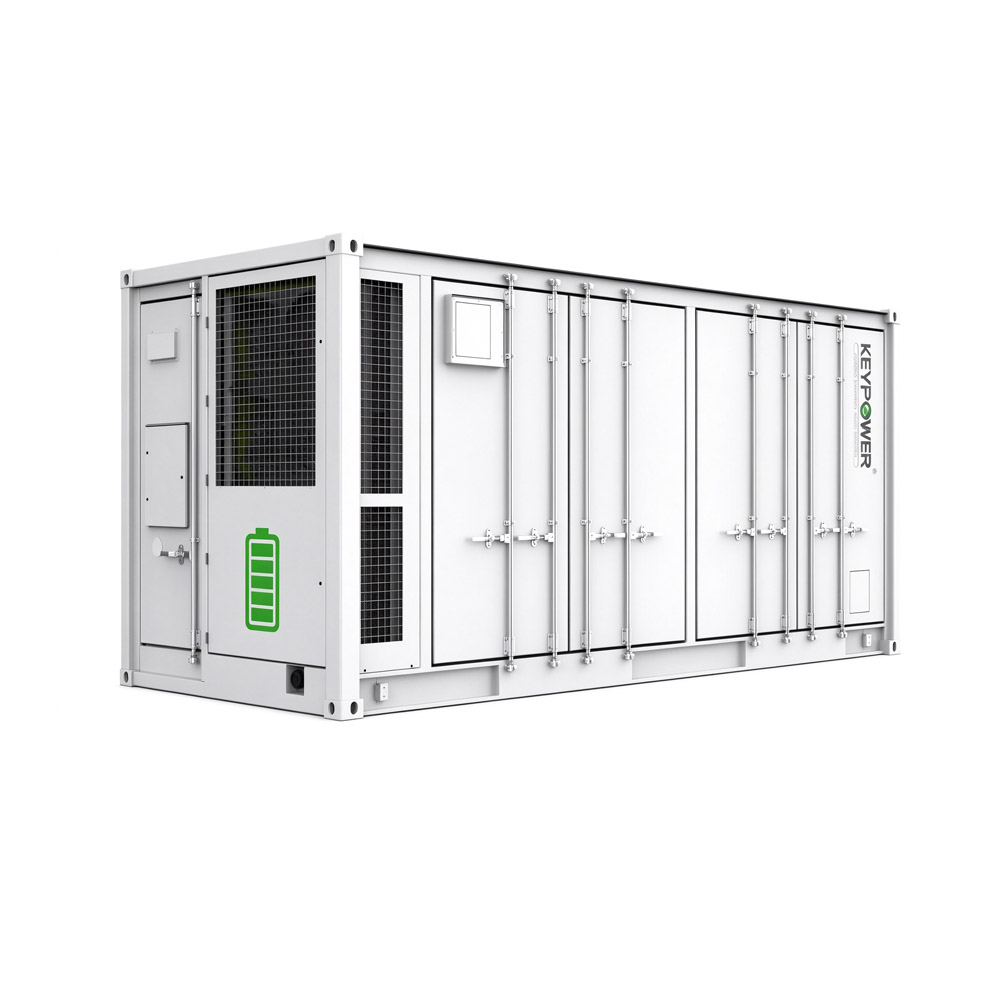

KPBS-5015L Flüssigkeitsgekühlter Batteriespeicher-Container

Allgemein Max. Wirkungsgrad im Rundlauf 89% Lebensdauer (Zyklen) ≥8.000 Zyklen Kommunikation Modbus TCP/IP Feuerlöschsystem Aerosol Schutzart IP55 Kühlung Flüssigkeitskühlung + Umluftkühlung Betriebstemperatur -25℃~55℃ (Leistungsreduzierung ab 45℃) Atmosphärenschutzklasse C4 (C5 optional) Luftfeuchtigkeit 0~95% RH (nicht kondensierend) Geräuschpegel ≤75 dB Höhenlage 3000m (Leistungsreduzierung über 2000m) Abmessungen (B×T×H) 1.050 x 1.350 x 2.400 mm Gewicht 2.600 kg Sicherheit / EMV UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A Netzanschlussbedingungen EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 AC-Seite   Nennausgangsleistung 125 kW AC-Nennspannung 400 V AC-Spannungsbereich ±15% Netztyp 3W+N+PE Nennfrequenz 50 Hz / 60 Hz Leistungsfaktor 0,99 / -1 ~ +1 THDi ≤3% Gleichstromanteil DC-Seite   Zelltyp LFP / 314 Ah Pack-Konfiguration 52,2 kWh / 1P52S Systemkonfiguration 261 kWh / 1P260S Gleichspannung (Nennspannung) 832 V Gleichspannungsbereich 728 ~ 936 V Max. Lade-/Entladerate 0,5P Max. Entladetiefe 100% (25 ± 2 ℃) ​

Allgemein Max. Round-Trip-Wirkungsgrad 89 % Lebensdauer (Zyklen) ≥ 8.000 Zyklen Kommunikation Modbus TCP/IP Feuerlöschsystem Aerosolsystem + Wassersprühsystem Schutzart IP55 Kühlung Flüssigkeitskühlung + Umluftkühlung Betriebstemperatur -25 °C ~ 55 °C (Leistungsreduzierung ab 45 °C) Atmosphärenschutzklasse C4 (C5 optional) Luftfeuchtigkeit 0 ~ 95 % rF (nicht kondensierend) Geräuschpegel ≤ 80 dB Aufstellungshöhe 3000 m (Leistungsreduzierung über 2000 m) Abmessungen (B×T×H) 6.058 x 2.438 x 2.591 mm Gewicht 28 t Sicherheit / EMV UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Netzanschlussbedingungen EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 AC-Seite   Nennausgangsleistung 1000 kW AC-Nennspannung 400 V AC-Spannungsbereich ±15 % Netzform 3W+N+PE Nennfrequenz 50 Hz / 60 Hz Leistungsfaktor 0.99 / -1 ~ +1 THDi ≤3% DC-Verhältnis DC-Seite   Zelltyp LFP / 314 Ah Pack-Konfiguration 48.2 kWh / 1P48S Systemkonfiguration 2170 kWh / 9P240S Nenn-DC-Spannung 768 V DC-Spannungsbereich 672 ~ 864 V Max. Lade-/Entladerate 0.5P Max. Entladetiefe 100% (25 ± 2 ℃) ​

Allgemein Wirkungsgrad ≥90% Lade-/Entladerate 0.5P Max. Entladetiefe (DoD) 95% (25±2℃) Lebensdauer (Zyklen) ≥8000 Zyklen Schutzart IP55 Kühlung Aktive Luftkühlung Betriebstemperatur -25~55℃ Luftfeuchtigkeit 0~95% RH, nicht kondensierend Höhenlage ≤2000m (Leistungsreduzierung über 2.000m) Abmessungen (B×T×H) 8000 x 1200 x 2100 mm Gewicht 1.2t Sicherheit / EMV Aerosol Konnektivität Ethernet/RS485 Konformität UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 Netzanschlussrichtlinien G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 AC-Ausgang   Nennleistung 30 kW                         40 kW                         50 kW Max. Leistung 30 kVA                        40 kVA                        50 kVA Nennspannung 400Vac / 3P+N+PE Nennfrequenz 50Hz / 60Hz THDi DC-Verhältnis Leistungsfaktor 0.8 kapazitiv ~ 0.8 induktiv PV-Eingang   Empfohlene Eingangsleistung max. 60 kW                          80 kW                          100 kW            PV-Spannung 150 ~ 850V                  150 ~ 850V                  150 ~ 850V   MPPT 3                                    4                                   4     Max. Eingangsstrom 40A×3                          40A×4                          40A×4     Batterieeingang   Zelltyp LFP / 314 Ah Batteriesystem 1P120S Nennenergie 120.58 kWh Nennspannung 384 V Spannungsbereich 336 ~ 432 V ​

SPEZIFIKATIONEN DES GENERATORAGGREGATS   Frequenz: 50 Hz   Modell: KP-YC113P   Hauptleistung (kW/kVA): 90/112,5   Reserveleistung (kW/kVA): 100/125   Kraftstoffverbrauch bei 100 % (L/H): 27,6     MOTOR:   Angetrieben von:YUCHAI   Motormodell:YC4D155-D31   GENERATOR:   Erregertyp: bürstenlos, selbsterregt   Isolationsklasse: H   Schutzart: IP23​

SPEZIFIKATIONEN DES GENERATORSETS   Frequenz: 50 Hz   Modell: KP-V400P   Hauptleistung (kW/kVA): 320/400   Bereitschaftsleistung (kW/kVA): 352/440   Kraftstoffverbrauch 100 % (L/H): 80,1     MOTOR:   Angetrieben von:Volvo   Motormodell: TAD1382GE     GENERATORMASCHINE:   Erregertyp: Bürstenlos, selbsterregt   Isolationsklasse: H   Schutzart: IP23​

SPEZIFIKATIONEN DES GENERATORSATZES   Frequenz: 60 Hz   Modell: KPX-B3000P   Dauerleistung (kW/kVA): 2400/3000   Notstromleistung (kW/kVA): 2640/3300   Kraftstoffverbrauch bei 100 % (L/h): 610     MOTOR:   Angetrieben von: Baudouin   Motormodell: 16M55G2640/6     LICHTMASCHINE:   Erregertyp: bürstenlos, selbsterregt   Isolationsklasse: H   Schutzart: IP23​

SPEZIFIKATIONEN DES GENERATORSATZES   Frequenz: 60 Hz   Modell: KPX-B720P   Hauptleistung (kW/kVA): 576/720   Bereitschaftsleistung (kW/kVA): 640/800   Kraftstoffverbrauch bei 100 % (L/h): 168.2     MOTOR:   Angetrieben von: Baudouin   Motormodell: 6M33G633/6     GENERATOR:   Erregertyp: bürstenlos, selbsterregt   Isolationsklasse: H   Schutzklasse: IP23​

Spezifikationen des Stromerzeugers   Frequenz: 60 Hz   Modell: KPX-W300P   Hauptleistung (kW/kVA): 240/300   Notstromleistung (kW/kVA): 256/320   Kraftstoffverbrauch bei 100 % (L/H): 69.4     MOTOR：   Angetrieben von:  Weichai   Motormodell: WP12D317E201     GENERATOR：   Erregertyp: bürstenlos, selbsterregt   Isolationsklasse: H   Schutzklasse: IP23​
