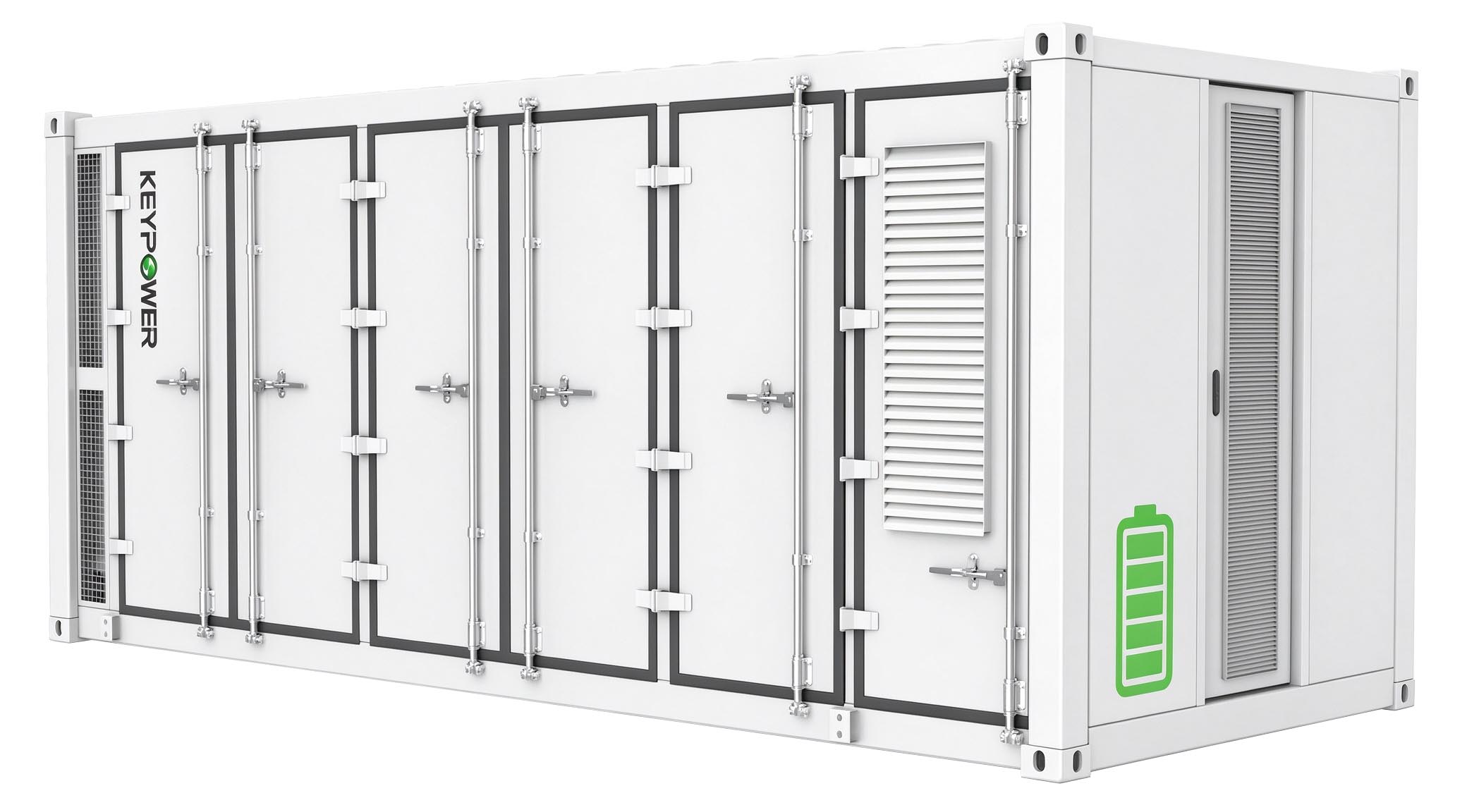

KPES-1000/2170L All-in-One-ESS-Container

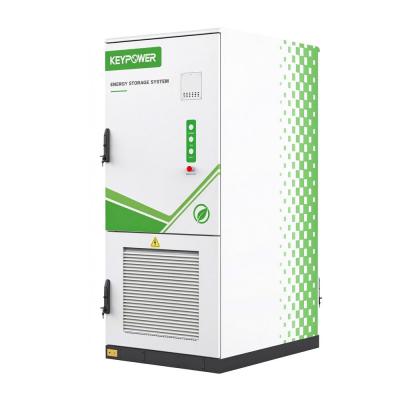

Allgemein Max. Wirkungsgrad im Rundlauf 89% Lebensdauer (Zyklen) ≥8.000 Zyklen Kommunikation Modbus TCP/IP Feuerlöschsystem Aerosol Schutzart IP55 Kühlung Flüssigkeitskühlung + Umluftkühlung Betriebstemperatur -25℃~55℃ (Leistungsreduzierung ab 45℃) Atmosphärenschutzklasse C4 (C5 optional) Luftfeuchtigkeit 0~95% RH (nicht kondensierend) Geräuschpegel ≤75 dB Höhenlage 3000m (Leistungsreduzierung über 2000m) Abmessungen (B×T×H) 1.050 x 1.350 x 2.400 mm Gewicht 2.600 kg Sicherheit / EMV UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A Netzanschlussbedingungen EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 AC-Seite   Nennausgangsleistung 125 kW AC-Nennspannung 400 V AC-Spannungsbereich ±15% Netztyp 3W+N+PE Nennfrequenz 50 Hz / 60 Hz Leistungsfaktor 0,99 / -1 ~ +1 THDi ≤3% Gleichstromanteil DC-Seite   Zelltyp LFP / 314 Ah Pack-Konfiguration 52,2 kWh / 1P52S Systemkonfiguration 261 kWh / 1P260S Gleichspannung (Nennspannung) 832 V Gleichspannungsbereich 728 ~ 936 V Max. Lade-/Entladerate 0,5P Max. Entladetiefe 100% (25 ± 2 ℃) ​

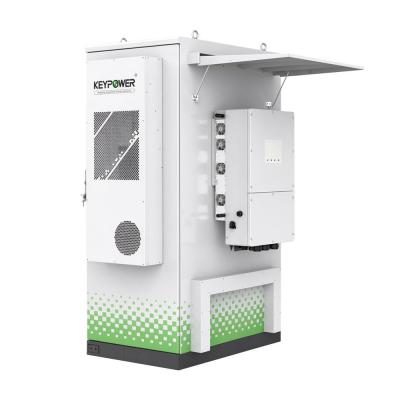

Allgemein Wirkungsgrad ≥90% Lade-/Entladerate 0.5P Max. Entladetiefe (DoD) 95% (25±2℃) Lebensdauer (Zyklen) ≥8000 Zyklen Schutzart IP55 Kühlung Aktive Luftkühlung Betriebstemperatur -25~55℃ Luftfeuchtigkeit 0~95% RH, nicht kondensierend Höhenlage ≤2000m (Leistungsreduzierung über 2.000m) Abmessungen (B×T×H) 8000 x 1200 x 2100 mm Gewicht 1.2t Sicherheit / EMV Aerosol Konnektivität Ethernet/RS485 Konformität UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 Netzanschlussrichtlinien G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 AC-Ausgang   Nennleistung 30 kW                         40 kW                         50 kW Max. Leistung 30 kVA                        40 kVA                        50 kVA Nennspannung 400Vac / 3P+N+PE Nennfrequenz 50Hz / 60Hz THDi DC-Verhältnis Leistungsfaktor 0.8 kapazitiv ~ 0.8 induktiv PV-Eingang   Empfohlene Eingangsleistung max. 60 kW                          80 kW                          100 kW            PV-Spannung 150 ~ 850V                  150 ~ 850V                  150 ~ 850V   MPPT 3                                    4                                   4     Max. Eingangsstrom 40A×3                          40A×4                          40A×4     Batterieeingang   Zelltyp LFP / 314 Ah Batteriesystem 1P120S Nennenergie 120.58 kWh Nennspannung 384 V Spannungsbereich 336 ~ 432 V ​

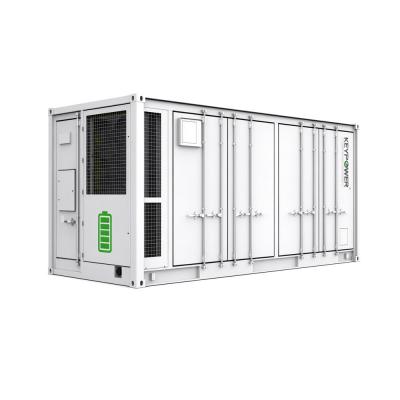

Element Zelltyp LFP 314 Ah Pack-Konfiguration 104,5 kWh / 1P104S Systemkonfiguration 5,015 MWh / 12P416S Nenn-Gleichspannung 1331,2 V Gleichspannungsbereich 1165 ~ 1498 V Max. Lade-/Entladerate 0,5P Max. Entladetiefe 100 % 25 ±2 ℃ Lebensdauer (Zyklen) ≥8.000 Zyklen Brandschutzsystem Aerosolsystem + Wassersprühsystem Schutzart IP55 Kühlung Flüssigkeitskühlung + Umluftkühlung Betriebstemperatur -25 ℃ ~ 55 ℃ (Leistungsreduzierung ab 45 ℃) Korrosionsschutzklasse C4 (C5 optional) Luftfeuchtigkeit 0~95 % rF (nicht kondensierend) Höhenlage 3000 m Abmessungen (B×T×H) 6.058×2.438×2.896 mm Gewicht 41,8 t Sicherheit/EMV UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 ​

SPEZIFIKATIONEN DES GENERATORSATZES   Frequenz: 50Hz   Modell: KP-H168P   Nennleistung (kW/kVA): 134/167.5   Bereitschaftsleistung (kW/kVA): 148/185   Kraftstoffverbrauch 100% (L/H): 35.4     MOTOR：   Angetrieben von: Hyundai   Motormodell: P086TI-1     GENERATOR：   Erregertyp: bürstenlos, selbsterregt   Isolationsklasse: H   Schutzklasse: IP23​

SPEZIFIKATIONEN   Modell: KPLB-1375   Kapazität: 1100kW/1375kVA   Lastart: ohmsch & induktiv   Leistungsfaktor: 0.8-1.0   Anzahl der Lüfter: 6   Abmessung (mm): 3500*2270*2150   Gewicht (kg): 5600​

SPEZIFIKATIONEN DES STROMERZEUGERSATZES   Frequenz: 50 Hz   Modell: KP-YC313P   Hauptleistung (kW/kVA): 250/312,5   Notstromleistung (kW/kVA): 275/344   Kraftstoffverbrauch 100 % (L/H): 69,1     MOTOR:   Angetrieben durch:YUCHAI   Motormodell:YC6MK420L-D20   GENERATOR:   Erregertyp: Bürstenlos, selbsterregt   Isolationsklasse: H   Schutzart: IP23​

Spezifikationen des Stromaggregats   Frequenz: 50 Hz   Modell: KP-S700P   Nennleistung (kW/kVA): 560/700   Notstromleistung (kW/kVA): 600/750   Kraftstoffverbrauch bei 100 % (L/H): 143.1     MOTOR:   Angetrieben von:SDEC   Motormodell: 6KTAA25-G38     GENERATOR:   Erregertyp: bürstenlos, selbsterregt   Isolationsklasse: H   Schutzart: IP23​

Spezifikationen des Stromaggregats   Frequenz: 60 Hz   Modell: KPX-M1375P   Hauptleistung (kW/kVA): 1100/1375   Bereitschaftsleistung (kW/kVA): 1200/1500   Kraftstoffverbrauch bei 100 % (L/H): 281.1     MOTOR:   Angetrieben von:MTU   Motormodell: 18V 2000 G85     GENERATOR:   Erregertyp: Bürstenlos, selbsterregt   Isolationsklasse: H   Schutzklasse: IP23​
