Ein Generator startet bei einer Routineinspektion möglicherweise erfolgreich, aber das bedeutet nicht unbedingt, dass er im Notfall seine Nennleistung liefern kann.Lastbankprüfung von Generatoren überprüft, ob ein Generator unter einer geregelten elektrischen Last betrieben werden kann, eine stabile Ausgangsleistung aufrechterhält und unter anspruchsvollen Bedingungen zuverlässig arbeitet.

Dieser Leitfaden erläutert das Verfahren zur Lastbankprüfung von Generatoren – von der Vorbereitung vor dem Test und der Lastaufschaltung bis hin zur Leistungsüberwachung und dem finalen Bericht. Er behandelt zudem häufige Testfehler und die wichtigsten Faktoren, die bei der Auswahl einer geeigneten Lastbank für Notstromsysteme, Industrieanlagen und Rechenzentren zu berücksichtigen sind.

Was ist eine Generator-Lastbankprüfung?

Eine Generator-Lastbankprüfung ist ein Verfahren, bei dem eine geregelte elektrische Last auf einen Generator geschaltet wird, um dessen Betriebsleistung zu bewerten. Eine Lastbank simuliert den Bedarf, den elektrische Geräte normalerweise an den Generator stellen würden, sodass Techniker die Stromquelle testen können, ohne sich vollständig auf die tatsächliche Anlagenlast verlassen zu müssen.

Während des Tests können Techniker Ausgangsspannung, Frequenz, Strom, Wirkleistung und andere Betriebsparameter überwachen. Abhängig von der Ausrüstung und den Testzielen können sie auch Motortemperatur, Öldruck, Kraftstoffverbrauch, Abgasbedingungen und das Ansprechen des Generators auf Lastwechsel bewerten.

Für Notstrom-Dieselgeneratoren ist die Lastbankprüfung besonders nützlich, da diese Einheiten möglicherweise lange Zeit unter geringer Last laufen oder im Leerlauf bleiben. Ein kontrollierter Test hilft dabei, Leistungsprobleme zu erkennen, die bei einer einfachen Startinspektion möglicherweise nicht auftreten.

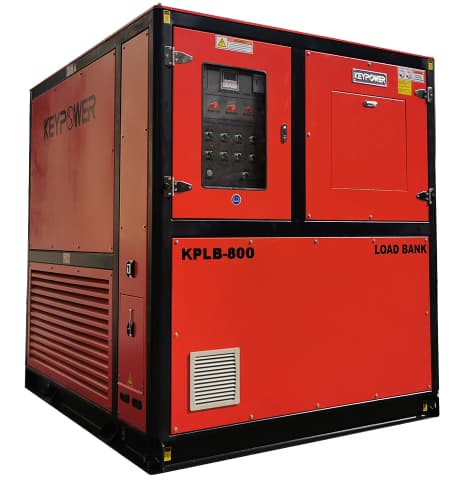

KEYPOWER bietet ohmsche Lastbank-Lösungen für das Testen von Generatoren. Die geeignete Konfiguration hängt von der Generatornennleistung, den elektrischen Eigenschaften, der Betriebsumgebung und den erforderlichen Testbedingungen ab.

Warum ist eine Lastbankprüfung für Generatoren wichtig?

Die Lastbankprüfung hilft festzustellen, ob ein Generator unter definierten Betriebsbedingungen arbeiten kann, anstatt nur zu bestätigen, dass er anspringt. Zu den Hauptvorteilen gehören die folgenden.

• Kapazitätsüberprüfung: Bestätigt, ob der Generator die angegebene elektrische Last innerhalb seiner Betriebsgrenzen liefern kann.
• Spannungs- und Frequenzstabilität: Bewertet, wie der Generator bei steigendem oder sinkendem Strombedarf reagiert.
• Bewertung der Motorleistung: Hilft dabei, Kühlungs-, Kraftstoffversorgungs-, Verbrennungs- und andere Betriebsprobleme unter Last aufzudecken.
• Bewertung des Betriebs bei geringer Last: Hilft dabei, Probleme im Zusammenhang mit längerer Schwachlast-Betriebsweise zu erkennen, einschließlich der sogenannten „Wet Stacking“-Versottung bei entsprechenden Dieselmotoren.
• Wartungsplanung: Liefert aufgezeichnete Betriebsdaten, die Techniker mit den Herstellerspezifikationen und früheren Testergebnissen vergleichen können.

Für kritische Einrichtungen wie Krankenhäuser, Industrieanlagen und Rechenzentren unterstützt diese Information die Wartungsplanung und trägt dazu bei, das Risiko eines unerwarteten Stromausfalls zu verringern. KEYPOWER erörtert das Testen von Generatoren auch in seinen Rechenzentrum-Stromversorgungslösungen, bei denen die Zuverlässigkeit der Notstromversorgung besonders wichtig ist.

Verfahren zur Lastbankprüfung von Generatoren

Die genaue Testreihenfolge hängt von den Anweisungen des Generatorherstellers, den geltenden Normen, dem Design der Lastbank sowie den Anforderungen an die Inbetriebnahme oder Wartung ab. Das folgende Verfahren bietet einen allgemeinen Rahmen für geplante Tests.

Generator und Testgeräte vorbereiten

Vor dem Aufschalten einer Last sind Typenschild, Nennleistung, Spannung, Frequenz, Phasenkonfiguration und zulässige Betriebsbedingungen des Generators zu überprüfen. Es ist zu bestätigen, ob der Test dazu dient, die Notstromleistung, den Dauerbetrieb, die Inbetriebnahmeanforderungen oder den Wartungszustand zu überprüfen.

Inspektieren Sie den Generator, die Lastbank, die Kabel, Stecker, Schutzvorrichtungen und Erdungsanordnungen. Überprüfen Sie die Motorenflüssigkeiten, das Kühlsystem, die Kraftstoffversorgung und die Starterbatterie gemäß den Anweisungen des Herstellers.

Stellen Sie sicher, dass Nennkapazität und elektrische Konfiguration der Lastbank für den Generator geeignet sind. Der Teststandort muss außerdem eine ausreichende Belüftung, eine sichere Abgasableitung, einen ausreichenden Kühlluftstrom und einen kontrollierten Zugang für Personal bieten.

Bevor Sie Geräte anschließen, trennen Sie die relevanten Stromkreise und befolgen Sie die genehmigten Lockout/Tagout-Verfahren sowie die Vorschriften zur elektrischen Sicherheit. Anschlüsse und Schalthandlungen müssen von qualifiziertem Personal unter Verwendung der Anweisungen des Geräteherstellers durchgeführt werden.

Generator starten und Ausgangswerte aufzeichnen

Starten Sie den Generator gemäß der Betriebsanweisung des Herstellers und lassen Sie ihn den angegebenen Betriebszustand erreichen. Bevor Sie eine nennenswerte Last aufschalten, zeichnen Sie die Anfangsspannung, Frequenz, Motortemperatur, den Öldruck und alle anderen erforderlichen Basiswerte auf.

Stellen Sie sicher, dass der Generator normal läuft und keine aktiven Alarme, abnormalen Vibrationen, ungewöhnlichen Abgasbedingungen oder Flüssigkeitslecks vorliegen. Wenn ein abnormaler Zustand festgestellt wird, untersuchen Sie diesen, bevor Sie fortfahren.

Basiswerte dienen als Referenz zur Bewertung von Änderungen während der nachfolgenden Laststufen. Sie sind auch beim Vergleich von Testergebnissen im Zeitverlauf nützlich.

Lastbank anschließen und Last schrittweise aufschalten

Sobald die ersten Prüfungen abgeschlossen sind, schließen Sie die Lastbank über das genehmigte elektrische Anschlussverfahren an. Bestätigen Sie die Verdrahtungskonfiguration, gegebenenfalls die Phasenfolge, die Nennspannung und die Schutzeinstellungen, bevor Sie die Last aufschalten.

Eine gängige veranschaulichende Testsequenz verwendet Laststufen von 25 %, 50 %, 75 % und 100 % der aktiven Nennleistung des Generators. Diese Prozentsätze sind Beispiele und keine universellen Anforderungen. Die tatsächliche Reihenfolge, die Dauer in jeder Stufe und die maximale Testlast müssen den Anweisungen des Generatorherstellers und dem genehmigten Testplan entsprechen.

Lassen Sie den Generator bei jedem Schritt für den im Testplan festgelegten Zeitraum stabilisieren. Zeichnen Sie die tatsächliche Last, Spannung, Frequenz, den Strom und relevante Motorparameter auf, bevor Sie die Last weiter erhöhen.

Wenden Sie nicht automatisch eine Überlast von 110 % an. Überlastprüfungen sollten nur durchgeführt werden, wenn der Generator und die Lastbank ausdrücklich für die erforderliche Bedingung ausgelegt sind und das geltende Verfahren dies zulässt.

Für Systeme mit größerer Kapazität ist die Auswahl einer Lastbank mit geeigneten Nennleistungen und Steuerungsfunktionen von entscheidender Bedeutung. Entdecken Sie die 800 kW Lastbank-Prüfoptionen von KEYPOWER, um sich ein Beispiel für den verfügbaren Kapazitätsbereich anzusehen.

Generatorleistung unter Last überwachen

Sobald jede Laststufe angewendet wurde, überwachen Sie die elektrische Ausgangsleistung und den Motorbetriebszustand während des gesamten erforderlichen Testzeitraums. Das Ziel besteht nicht einfach darin, die Ziellast zu erreichen, sondern zu überprüfen, ob der Generator beim Betrieb mit dieser Last eine akzeptable Leistung beibehält.

Wichtige Messungen umfassen:

• Spannung: Überprüfen Sie, ob die Ausgangsspannung innerhalb des angegebenen Betriebsbereichs bleibt.
• Frequenz: Beobachten Sie die Frequenzstabilität und die Erholung nach Lastwechseln.
• Strom und Wirkleistung: Bestätigen Sie die tatsächliche Last und prüfen Sie ggf. auf Phasenungleichgewicht.
• Leistungsfaktor: Zeichnen Sie den Messwert auf, wenn dies laut Testplan erforderlich ist.
• Motorparameter: Überwachen Sie Temperatur, Öldruck, Kühlleistung und Kraftstoffverbrauch nach Bedarf.
• Alarme und abnormale Bedingungen: Zeichnen Sie Warnungen, Abschaltungen, ungewöhnliche Geräusche, Vibrationen, Rauch oder Leckagen auf.

Die Akzeptanzgrenzen sollten sich aus den Generatorspezifikationen, der geltenden Prüfnorm sowie den Inbetriebnahmeanforderungen oder Wartungsanforderungen ergeben. Es gibt keine einzelne Spannungsabweichung oder Temperaturschwelle, die für jedes Generatormodell geeignet ist.

Last reduzieren und sicher herunterfahren

Reduzieren Sie nach Abschluss des geplante Tests die Last in der im Testverfahren angegebenen Reihenfolge. Trennen Sie die Lastbank mit der zugelassenen Schaltmethode und lassen Sie den Generator abkühlen oder im Leerlauf laufen, wenn dies vom Hersteller vorgeschrieben ist.

Befolgen Sie das vorgeschriebene Abschaltverfahren, isolieren Sie die Anlage und stellen Sie sicher, dass alle Komponenten sicher inspiziert werden können. Trennen Sie keine Kabel und öffnen Sie keine elektrischen Gehäuse, solange diese unter Strom stehen.

Sobald das System sicher heruntergefahren wurde, überprüfen Sie die Anschlüsse, Kabel, Lüftungswege und Geräte auf Anzeichen von Überhitzung oder Beschädigung. Alle anormalen Befunde sollten dokumentiert und behoben werden, bevor der Generator wieder in Betrieb genommen wird.

So werten Sie die Ergebnisse von Generator-Lastbanktests aus

Ein nützlicher Lastbank-Testbericht sollte zeigen, wie sich der Generator bei den einzelnen Laststufen verhalten hat und ob die Messwerte den geltenden Akzeptanzkriterien entsprachen.

Wenn ein Messwert außerhalb des spezifizierten Grenzwerts liegt, überprüfen Sie die aufgezeichneten Daten und untersuchen Sie die Ursache, bevor Sie den Test für erfolgreich erklären. Mögliche Probleme können den Spannungsregler, die Motordrehzahlregelung, das Kühlsystem, die Kraftstoffversorgung, die elektrischen Anschlüsse oder die Lastkonfiguration des Generators betreffen.

Ein erfolgreicher Test sollte durch dokumentierte Messungen und einen expliziten Vergleich mit den geltenden Abnahmekriterien gestützt werden. Das bloße Erreichen von 100 % Last begründet für sich genommen noch nicht, dass jeder Aspekt der Generatorleistung zufriedenstellend ist.

So wählen Sie die richtige Lastbank für Generatortests aus

Die richtige Lastbank hängt von der Nennleistung des Generators, der Art der zu simulierenden elektrischen Last, der Testdauer und den Standortbedingungen ab.

• Nennleistung: Wählen Sie eine ausreichende Kapazität für den geplanten Test, einschließlich aller zusätzlichen Reserven, die durch das genehmigte Verfahren vorgeschrieben sind.
• Lastcharakteristik: Eine ohmsche Lastbank ist für die Prüfung der Wirkleistung geeignet. Eine induktive oder kombinierte ohmsch-induktive Konfiguration kann erforderlich sein, wenn auch Blindleistung und Leistungsfaktor bewertet werden müssen.
• Spannung und Frequenz: Passen Sie die Lastbank an die elektrischen Nennwerte und die Konfiguration des Generators an.
• Einschaltdauer: Bestätigen Sie, dass die Ausrüstung die beabsichtigte Testdauer und die Kühlanforderungen unterstützen kann.
• Steuerung und Überwachung:Berücksichtigen Sie manuelle oder fernbediente Bedienung, Messfunktionen, Datenaufzeichnung und Berichterstattungsanforderungen.
• Installationsumgebung:Prüfen Sie den Luftstrom, die Wärmeabgabe, die Geräuschentwicklung, den Transport, den verfügbaren Platz und den Wartungszugang.

KEYPOWER bietet Widerstands-Lastbänke und induktiven Lastbank-Lösungen für unterschiedliche Prüfanforderungen. Die endgültige Auswahl sollte auf den erforderlichen Testbedingungen und nicht nur auf der Nennleistung basieren.

Häufige Fehler, die bei Lastbanktests vermieden werden sollten

Selbst wenn die richtige Ausrüstung vorhanden ist, kann eine mangelhafte Testplanung zu unzuverlässigen Ergebnissen führen oder vermeidbare Sicherheitsrisiken bergen.

• Auswahl einer zu kleinen Lastbank: Die Ausrüstung erreicht möglicherweise nicht die erforderliche Prüflast.
• Missachtung des Testplans: Ungeplante Laststufen oder Testdauern können die Ergebnisse schwer vergleichbar oder validierbar machen.
• Aufzeichnung zu geringer Datenmengen: Messungen, die nur am Anfang und Ende durchgeführt werden, verpassen möglicherweise Instabilitäten bei Zwischendurch-Lastwechseln.
• Vernachlässigung der Belüftung: Ein eingeschränkter Luftstrom kann zu Überhitzung oder unsicheren Betriebsbedingungen führen.
• Verwendung universeller Abnahmegrenzen: Die Anwendung derselben Grenzwerte auf jeden Generator kann zu falschen Bestanden-oder-Durchgefallen-Entscheidungen führen.
• Auslassen der Endkontrolle: Lose Verbindungen, Überhitzung und andere Probleme bleiben ohne eine Überprüfung nach dem Test möglicherweise unbemerkt.

Ein einheitliches Verfahren, qualifiziertes Personal, geeignete Ausrüstung und ein vollständiger Prüfbericht tragen dazu bei, dass Generator-Lastbanktests zuverlässiger und reproduzierbarer werden.

Häufig gestellte Fragen zu Generator-Lastbanktests

Wie oft sollte ein Generator einem Lastbanktest unterzogen werden?

Die Testhäufigkeit hängt von den Empfehlungen des Generatorherstellers, den geltenden Vorschriften, den Betriebsbedingungen und dem Wartungsplan der Anlage ab. Kritische Notstromsysteme können spezifische Inspektions- und Testpläne haben. Befolgen Sie die für die Installation geltenden Anforderungen, anstatt anzunehmen, dass ein Intervall für jeden Generator passt.

Welche Lastprozentsätze werden bei Generatorprüfungen üblicherweise verwendet?

Eine gängige beispielhafte Sequenz beträgt 25 %, 50 %, 75 % und 100 % der Nennwirkleistung. Die tatsächlichen Laststufen und Haltezeiten hängen vom Testziel, den Generatorspezifikationen, den geltenden Normen und dem genehmigten Verfahren ab.

Wie lange sollte ein Generator-Lastbanktest dauern?

Es gibt keine universelle Testdauer. Die erforderliche Zeit hängt von der Generatorleistung, dem Zweck des Tests, der Betriebslast, den Anforderungen an die thermische Stabilisierung und den geltenden Abnahmekriterien ab. Befolgen Sie die Anweisungen des Herstellers und den genehmigten Testplan.

Kann eine ohmsche Lastbank einen Dieselgenerator testen?

Ja. Eine entsprechend ausgelegte ohmsche Lastbank kann eine geregelte aktive elektrische Last auf einen Dieselgenerator aufschalten. Sie kann dabei helfen, die Wirkleistung abzusichern und Spannung, Frequenz sowie das Motorverhalten unter Last zu bewerten. Zusätzliche Ausrüstung oder eine kombinierte Lastbank kann erforderlich sein, wenn auch das Blindleistungsverhalten getestet werden muss.

Was sollte in einem Generator-Lastbank-Prüfbericht enthalten sein?

Ein Bericht sollte den Generator und die Lastbank identifizieren, die Testbedingungen und Laststufen aufzeichnen, Spannung, Frequenz, Strom, Leistung, relevante Motorwerte sowie alle Alarme oder abnormalen Beobachtungen dokumentieren und die Ergebnisse mit den geltenden Abnahmekriterien vergleichen. Der Bericht sollte außerdem das endgültige Testergebnis und alle empfohlenen Korrekturmaßnahmen festhalten.

Verbesserung der Generatorzuverlässigkeit mit der richtigen Prüfausrüstung

Ein gut geplanter Lastbank-Prüfablauf für Generatoren hilft dabei, die Stromabgabe zu überprüfen, die Betriebsstabilität zu bewerten und potenzielle Probleme zu erkennen, bevor ein Generator zur Unterstützung kritischer Lasten herangezogen wird. Die zuverlässigsten Ergebnisse erzielt man durch geeignete Ausrüstung, kontrollierte Lastaufbringung, genaue Messungen und klar definierte Abnahmekriterien.

Für Generatorhersteller, Wartungsteams, Auftragnehmer und Anlagenbetreiber ist die Auswahl der richtigen Lastbank ein wichtiger Teil dieses Prozesses. Entdecken Sie KEYPOWER power equipment solutions oder kontaktieren Sie das Team, um Lastbankkapazität, elektrische Konfiguration und Testanforderungen für Ihre Anwendung zu besprechen.
