Eine ohmsche Lastbank (resistive load bank) testet Wirkleistung (kW) bei einem Leistungsfaktor von 1,0. Dieser Einheitswert, ein Leistungsfaktor von 1, bedeutet, dass die Last nur Wirkleistung aufnimmt. Eine induktive Lastbank (reactive load bank) testet Blindleistung (kVAR) durch Simulation induktiver oder kapazitiver Lasten, oft bei einem Leistungsfaktor von 0,8. Diese Lastbanken erfüllen unterschiedliche Zwecke, und die Unterscheidung ist für jeden wichtig, der Lastbanktests an Generatoren, USV-Anlagen oder anderen Stromversorgungsgeräten durchführt. Der falsche Typ führt dazu, dass Geräte unzureichend getestet werden oder irreführende Ergebnisse liefern. Eine reaktive Last beansprucht die Spannungsregelung und Erregersysteme; eine ohmsche Einheit kann das nicht. Techniker, die diesen Schritt überspringen, riskieren verschwendete Testzeit und falsches Vertrauen in das Equipment.

Die wichtigsten Erkenntnisse

• Eine ohmsche Lastbank testet Wirkleistung (kW) bei einem Leistungsfaktor von 1,0 und simuliert Lasten wie Beleuchtung und Heizungen.
• Eine reaktive Lastbank testet Blindleistung (kVAR) bei einem Leistungsfaktor von 0,8 und simuliert Motoren und Transformatoren.
• Ohmsche Lastbanken eignen sich gut für die routinemäßige Wartung von Generatoren und zur Verhinderung von Wet Stacking.
• Reaktive Lastbanken sind für das Testen von Spannungsregelung und Erregersystemen in kritischen Anlagen unerlässlich.
• Kombinierte Lastbanken ermöglichen die realistischsten Tests, indem sie Wirk- und Blindleistung gemeinsam anlegen.

Was ist eine Lastbank?

Eine Lastbank ist ein Gerät, das eine gesteuerte, künstliche elektrische Last an eine Stromquelle anlegt. Ingenieure verwenden sie, um Kapazität, Leistung und Zuverlässigkeit zu überprüfen, ohne die Geräte an eine reale Last vor Ort anzuschließen. Das Gerät absorbiert die von der Quelle erzeugte Energie und leitet sie als Wärme oder Magnetfeld ab. Dieser Aufbau ermöglicht es Technikern, einen Generator oder eine USV-Anlage auf Abruf sicher und reproduzierbar an ihre Nennleistung zu bringen.

Zweck von Lastbanktests

Lastbanktests bestätigen, dass eine Stromquelle ihre Nennleistung tragen kann und effizient arbeitet. Der Test deckt Betriebsprobleme auf, bevor sie im laufenden Betrieb auftreten. Ein Generator oder eine USV-Anlage sieht im Normalbetrieb selten eine vollständige oder dauerhafte Last, sodass versteckte Fehler unbemerkt bleiben können, bis ein Stromausfall sie offenbart. Kontrollierte Lasttests machen diese Schwächen sichtbar.

Die Praxis bietet mehrere konkrete Vorteile:

• Verifizierung, dass ein Generator über längere Zeiträume die volle Leistung aufrechterhält, und nicht nur beim Start unter leichter Last

• Verhinderung von Wet Stacking in Dieselaggregaten durch das Abbrennen von unverbranntem Kraftstoff, Kohlenstoff und Ruß

• Gleichzeitige Beanspruchung von Spannungsreglern, Kühlung, Kraftstoffversorgung und Abgassubsystemen

• Bestätigung der Einsatzbereitschaft für mission-kritische Standorte wie Rechenzentren und Krankenhäuser

• Erfüllung der jährlichen Testvorgaben nach NFPA 110 sowie von Versicherungs- oder Brandschutzvorschriften

Warum der Lasttyp wichtig ist

Ohmsche und reaktive Lastbankensind die beiden Hauptmethoden zum Testen von Notstromaggregaten. Der gewählte Typ bestimmt, was der Test tatsächlich nachweist. Eine ohmsche Einheit validiert die Wirkleistung in kW. Eine reaktive Einheit validiert die Scheinleistung in kVA und die Reaktion des Systems auf nacheilenden Strom. Keines von beiden ersetzt das andere.

Die Testgenauigkeit hängt auch davon ab, wie die Last aufgebracht wird. Ein solider Plan durchläuft 25, 50, 75 und 100 Prozent der Typenschildleistung mit Verweilzeiten auf jeder Stufe. Die Prüfverfahren für Lastbanktests von Aggregaten sollten diesem Muster folgen.

Das Testen von Notstromgeneratoren mit ohmscher Last weist die kW-Kapazität und das thermische Verhalten nach. Das Testen eines Generators mit reaktiver Last weist die Erregung und Spannungsregelung nach. Kombinierte Lastbanken weisen beides gleichzeitig nach.

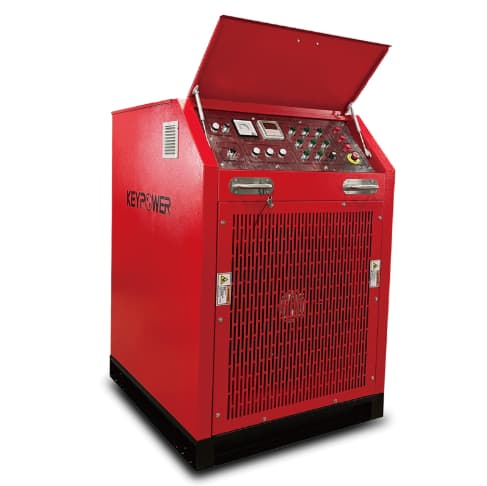

Was ist eine ohmsche Lastbank?

Eine ohmsche Lastbank wandelt elektrische Energie durch Leistungswiderstände in Wärme um. Diese Wärme wird durch Luft oder Wasser mittels Zwangskühlung oder Konvektion abgeführt. Das Gerät weist einen Leistungsfaktor von 1,0 auf und simuliert den Wirkleistungsverbrauch in kW. Ohmsche Lasten verbrauchen Wirkleistung ohne Phasenverschiebung. Diese Einfachheit macht den Stromverbrauch einfacher zu berechnen und zu verwalten.

Wie es funktioniert

Die ohmsche Lastbank verwendet Widerstandsblöcke, um Strom phasenrichtig zur Spannung aufzunehmen. Ein Leistungsfaktor von 1 bedeutet, dass die Last nur Wirkleistung aufnimmt. Reine ohmsche Lasten wie Glühlampen und ohmsche Heizelemente verhalten sich genauso. Die Bank durchläuft Laststufen, um die Stromquelle zu belasten. Techniker überwachen Spannung, Strom und Temperatur bei jedem Schritt. Das Gerät bewertet die kW-Kapazität und die thermische Leistung. Es testet nicht die Blindleistungseffekte, die die Spannungsregelung und die Erregersysteme beanspruchen.

Anwendungen ohmscher Lastbanken

Ohmsche Lastbanken dienen verschiedenen Testzielen. Häufige Anwendungen sind:

• Testen von Generatoren bei Nennleistung

• Überprüfung der Systemleistung nach der Installation

• Durchführung regelmäßiger Wartungsarbeiten zur Verhinderung von Wet Stacking

Lastbanktests mit einer ohmschen Einheit bestätigen die kW-Kapazität. Lastbanken dieser Art eignen sich für routinemäßige Wartungsprüfungen. Die Prüfung mit ohmschen Lastbanken allein lässt Blindleistungseffekte ungetestet. Ingenieure, die eine vollständige Verifizierung benötigen, kombinieren Lastbanken für eine lückenlose Abdeckung.

Was ist eine Blindlastbank?

Eine Blindlastbank simuliert indutive und/oder kapazitive Lasten. Sie wandelt elektrische Energie anstelle von Wärme in ein Magnetfeld um. Dieses Verhalten ermöglicht es dem Gerät, die kVA-Kapazität unter verschiedenen Leistungsfaktoren zu testen. Das Gerät reproduziert die Phasenverschiebung zwischen Spannung und Strom, die real magnetische Geräte erzeugen. Techniker verwenden es, um zu überprüfen, wie eine Stromquelle mit Strom umgeht, der nicht synchron zur Spannung verläuft.

So funktioniert es

Das Gerät kombiniert Reaktordrosseln und Kondensatorbatterien, um den Strom gegenüber der Spannung phasenzuverschieben. Induktive Elemente lassen den Strom der Spannung nacheilen, während kapazitive Elemente den Strom voreilen lassen. Die folgende Tabelle zeigt, wie sich die einzelnen Typen verhalten.

Durch die Kombination von ohmschen, induktiven und kapazitiven Elementen bildet die Lastbank die komplexen realen Lasten nach, die in elektrischen Systemen vorkommen. Bediener können das Gerät auf einen induktiven (nachauseilenden) oder kapazitiven (voreilenden) Leistungsfaktor einstellen. Diese Flexibilität unterscheidet die Prüfung mit reaktiven Lastbänken von einfachen ohmschen Prüfungen.

Anwendungen reaktiver Lastbänke

Reaktive Lastbänke simulieren einen nachauseilenden oder voreilenden Leistungsfaktor. Diese Fähigkeit ist für vollständige Motor- und Generatorprüfungen von entscheidender Bedeutung. Der Generator muss die Spannung konstant halten, während der Strom nacheilt, und nur eine reaktive Last deckt ein schwaches Erregerverhalten auf. Die Prüfung mit reaktiven Lastbänken emuliert zudem motorenähnliche Lasten und überprüft den Leistungsfaktor, was für die Inbetriebnahme von USV-Anlagen und Rechenzentren wichtig ist.

Eine reaktive Lastbank testet ein System nicht von sich aus unter Vollast. Das Gerät beansprucht die reaktive Seite der Leistung, nicht den gesamten Scheinleistungsbereich. Ingenieure kombinieren induktive Lastbänke oder kapazitive Lastbänke für eine vollständige Abdeckung mit ohmschen Einheiten. Allein verwendet bestätigen reaktive Lastbänke die Erregung und Spannungsregelung, lassen jedoch die kW-Kapazität ungetestet.

Resistive vs Reactive Load Banks: Key Differences

Leistungsfaktor und Lastsimulation

The clearest split between these two load bank types sits in the power factor they present. A resistive load bank draws current in phase with voltage and holds a power factor of 1. That unity value means the unit consumes only real power, measured in kW. A reactive load bank shifts current out of phase and typically runs at a lagging power factor of 0.8. The unit consumes reactive power, measured in kVAR, and stresses the excitation system in a way a resistive unit cannot.

This difference shapes what each test simulates. A resistive load bank mimics lighting, heaters, and the unity component of motor loads. A reactive load bank mimics motors, transformers, and other magnetic devices. The power factor of the system under test therefore decides which unit tells the truth about performance.

Testing Capabilities Compared

The two designs prove different things, and each leaves a gap the other fills. Resistive load bank testing verifies that the genset produces 100% output at 1.0 power factor, confirming the engine and system hold full load without overheating. It also checks oil, fuel, and critical engine systems, and burns out carbon deposits to prevent wet stacking. Typical test duration runs up to 8 hours, with 18–24 hours for some government and military requirements.

Reactive load bank testing measures the full kVA nameplate rating at 0.8 power factor. The reactive load supplies about 75% of the resistive rating and runs in parallel with the resistive load bank. This setup confirms proper calibration of load sharing and voltage regulating systems in parallel installations. A resistive-reactive 0.8pf loadbank therefore covers both sides at once.

Der Vergleich offenbart die Kernbeschränkung auf beiden Seiten. Alleinige Widerstandsprüfungen zeigen nicht, wie ein System mit Blindleistung umgeht. Alleinige Blindprüfungen belasten das System nicht mit der vollen Wirkleistung. Blindlastbänke sind zudem teurer, weshalb Ingenieure sie für Neuanlagen und kritische Notstromgeneratoren mit großen Motorlasten vorsehen. Die Generator-kVA verschlechtert sich selten, sobald sie nachgewiesen ist, was routinemäßige Widerstandsprüfungen zum praktischen Standard macht. Kurz gesagt läuft die Wahl zwischen Widerstands- und Blindlast darauf hinaus, ob der Test die kW-Kapazität oder das kVA-Verhalten unter einer induktiven Last nachweisen muss.

Kombinierte Lastbankprüfung

Warum realistische Prüfungen beides erfordern

Kombinierte Wirk-/Blindlastbänke wenden Wirk- und Blindleistungslast gemeinsam an. Diese Paarung erzeugt die realistischste Simulation realer Bedingungen. Feldbelastungen weisen selten einen Leistungsfaktor von eins auf. Motoren, Transformatoren und magnetische Geräte ziehen Strom phasenverschoben zur Spannung. Ein Test, der dieses Verhalten ignoriert, erzählt nur die halbe Geschichte.

Eine kombinierte Einheit schließt diese Lücke. Das Equipment kann bei einem Leistungsfaktor ungleich eins (induktiv) testen. Es kann den Generatorsatz auch vollständig bei einer 100-prozentigen Typenschild-kVA-Leistung testen. Widerstände und Induktivitäten schalten unabhängig voneinander, sodass Betreiber reine Widerstands-, reine Induktiv- oder variable induktive Leistungsfaktortests durchführen können. Kapazitive Funktionen sind auf Anfrage ebenfalls verfügbar. Dieser Ansatz unterstützt vollständige Motor- und Generatorprüfungen über den gesamten Scheinleistungsbereich.

Die Vorteile fallen in drei Bereiche:

• Vollständige Leistungsfaktorprüfung

• Realistische Systemvalidierung

• Konformität mit internationalen Standards

Wann man eine kombinierte Einheit wählt

Eine kombinierte Wirk- und Blindlastbank eignet sich für die Inbetriebnahme und kritische Notstromsysteme. Neue Installationen mit großen Motorlasten erfordern den Nachweis der Spannungsregelung unter induktivem Strom. Parallele Generatorstandorte erfordern eine verifizierte kVAR-Aufteilung. Kombinierte Wirk-/Blindlastbänke decken beide Anforderungen in einem Prüflauf ab.

Die Routinewartung rechtfertigt selten die Mehrkosten. Eine reine Widerstandseinheit bewältigt das Rußbrennen und die Verhinderung von Nassstapelung gut. Ingenieure behalten Blindlastbankprüfungen für Fälle vor, in denen das Erregerverhalten eine Rolle spielt. Standorte, die sich ändernde Lastprofile erwarten, sollten die Flexibilität einer kombinierten Einheit abwägen. Das unabhängige Schalten von Widerständen und Induktivitäten ermöglicht es einer Maschine, mehrere Prüfpläne zu bedienen. Käufer sollten den erforderlichen Leistungsfaktor, den kVA-Bereich und die Frage bestätigen, ob zukünftige Projekte kapazitive Fähigkeiten benötigen. Kombinierte Lastbänke bieten dann einen dauerhaften Wert für die gesamte Ausrüstungsflotte.

Reicht eine Widerstandslastbank aus?

Eine Widerstandslastbank ist für kW-Kapazitätsprüfungen ausreichend. Sie beweist, dass ein Generator Wirkleistung aufrechterhält und dass die Motor-, Kühl- und Kraftstoffsysteme thermischem Stress standhalten. Sie belässt die Auswirkungen der Blindleistung auf die Spannungsregelung und die Erregersysteme ungetestet. Diese Lücke ist immer dann von Bedeutung, wenn der Standort Motoren, Transformatoren oder andere magnetische Lasten betreibt.

Was reine Widerstandsprüfungen übersehen

Widerstandslastbankprüfungen reproduzieren Wirkleistungslasten wie Beleuchtungs- und Heizelemente. Sie reproduzieren nicht das Blindleistungsverhalten. Der Generator sieht niemals einen nacheilenden oder voreilenden Strom, weshalb seine Reaktion auf beide Bedingungen unbekannt bleibt.

Ohne Lastbankprüfung mit Blindleistung wird die Einheit niemals bei ihrem Nenndistungsfaktor bewertet. Wirkungsgradverluste im Zusammenhang mit dem Leistungsfaktor bleiben daher verborgen.

Risiken einer unvollständigen Lastbankprüfung

Unvollständige Tests führen zu irreführenden Bestanden-Ergebnissen. Eine Einheit kann bei einem Leistungsfaktor von eins einwandfrei laufen und im Betrieb dennoch versagen.

Die Spannungsstabilität bei Nennlast signalisiert den Zustand von Generator und Regler. Fehlerhafte Regler oder Generatorwicklungen bleiben un诊断iert, wenn bei der Lastbankprüfung die Blindstromseite ausgelassen wird. Auch das Lastübergangsverhalten bleibt unbestätigt. Betreiber gehen dann mit falscher Sicherheit in einen Stromausfall. Die Kombination von Blindlastbänken mit ohmschen Einheiten schließt diese Lücke.

Auswahl von ohmschen oder Blindlastbänken

Anpassung der Lastbank an Ihre Ausrüstung

Das zu prüfende Gerät bestimmt das Prüfungsziel, und das Ziel entscheidet über den Lastbanktyp. Ein Generator benötigt einen Nachweis der kW-Leistung und der Spannungsregelung. Ein USV-System benötigt einen Leistungsnachweis unter verzerrter, nichtlinearer Last. Rechenzentren und Telekommunikationsstandorte betreiben häufig parallele Generatoren, was die Blindlastaufteilung zur Liste hinzufügt.

Ohmsche Lastbänke eignen sich für Generatorprüfungen, USV-Prüfungen und routinemäßige Wartungsarbeiten. Ihre einfache Konstruktion macht sie kosteneffizient für präventive Arbeiten wie die Rußverbrennung. Blindlastbänke stellen induktive oder kapazitive Lasten für USV-Systeme, Transformatoren und Motoren bereit. Teams wählen sie dort aus, wo Leistungsfaktor und Blindstromverhalten eine Rolle spielen.

Eine ohmsche Einheit bewertet die kW-Leistung eines Generators. Eine Blindeinheit testet die kVA-Leistung bei variierenden Leistungsfaktoren. Die Generatorprüfung profitiert daher von der Blindstromfähigkeit, wann immer das Leistungsfaktorverhalten von Bedeutung ist. Standorte mit parallelen Generatoren machen diese Fähigkeit unerlässlich.

KEYPOWER veranschaulicht, wie ein einzelner Lieferant beide Wege abdecken kann. Das 1998 gegründete Unternehmen betreibt eine über 66.000 Quadratmeter große Fabrik mit einer jährlichen Kapazität von 5.000 Einheiten. Sein globales Netzwerk umfasst mehr als 100 Länder, und es verfügt über OEM-, CE- und ISO-Zertifizierungen. KEYPOWER bietet Lastbänke in ohmschen und induktiven Ausführungen neben Dieselgeneratoren von 6 kVA bis 4375 kVA an, die mit Motorenmarken wie Cummins, Perkins, MTU, Volvo und anderen kompatibel sind.

Fragen vor dem Kauf

Käufer sollten zuerst die kontinuierliche kW- und kVA-Leistung bestätigen. Sie sollten dann den Spannungs- und Frequenzbereich, die minimale Lastschrittgröße, die Einschaltdauer, die Kühlmethode, die Portabilität und den Bedarf an Datenaufzeichnung überprüfen. Diese Details entscheiden darüber, ob das Gerät zum Testplan passt, ohne zu überhitzen oder unzureichende Leistungen zu erbringen.

Der Leistungsfaktor verdient eine eigene Fragenserie. Die meisten Dieselgeneratoren sind auf einen Leistungsfaktor von 0,8 ausgelegt, und die Beziehung kW = kVA × Leistungsfaktor rechnet zwischen beiden um. Ein nacheilender Leistungsfaktor stammt von induktiven Lasten wie Motoren und Transformatoren, und Generatoren bewältigen ihn effizient. Ein voreilender Leistungsfaktor stammt von kapazitiven Lasten wie Kondensatorbänken und Batterien und kann zu Spannungsinstabilität führen. Käufer sollten den Leistungsfaktortyp der Last bestätigen und einen Elektroingenieur konsultieren, um eine Fehlanpassung zwischen Generatornennleistung und angeschlossener Last zu vermeiden.

Eine kurze Checkliste hält das Gespräch produktiv:

• Entspricht die kW/kVA-Abdeckung den aktuellen Testanforderungen und ist sie erweiterbar?

• Ist das Gerät für Dauer- oder Aussetzbetrieb ausgelegt?

• Sind Schutzvorrichtungen gegen Übertemperatur, Überlast und Kurzschluss vorhanden?

• Werden Prüfberichte, Zertifikate und Handbücher bereitgestellt?

• Steht ein Kauf, eine Miete oder ausgelagerte Unterstützung zur Verfügung?

Für die Generatorwartung ist eine ohmsche Lastbank typischerweise die häufigste Wahl. Sie legt Wirkleistung an, verifiziert die Ausgangsleistung unter Last und unterstützt thermische Prüfungen. Wenn die Anwendung zusätzlich den Leistungsfaktor oder die USV-Validierung erfordert, sollten Käufer stattdessen nach einem Blind- oder ohmschen-induktiven Modell fragen. Diese eine Frage unterscheidet einen ausreichenden Kauf von dem richtigen.

Eine ohmsche Lastbank testet Wirkleistung bei einem Leistungsfaktor von 1,0. Eine Blindlastbank testet Blindleistung bei einem Leistungsfaktor von 0,8. Kombinierte Einheiten liefern die realistischste Simulation.

Die richtige Wahl hängt von der Ausrüstung und den Prüfzielen ab. Ein Generator, der nur eine kW-Verifizierung benötigt, ist möglicherweise für eine ohmsche Einheit geeignet. Kritische Systeme mit großen Motorlasten erfordern häufig auch eine Blindlastprüfung.

Leser sollten zunächst ihre Anwendungsanforderungen bewerten. Sie können dann einen Experten konsultieren, um die korrekte Konfiguration zu bestätigen. Lastbänke variieren hinsichtlich Nennleistung und Leistungsfaktor, weshalb fachkundige Beratung eine kostspielige Fehlanpassung verhindert. Kontaktieren Sie einen qualifizierten Lieferanten für eine maßgeschneiderte Empfehlung.

FAQ

Welcher Lastbanktyp eignet sich für die routinemäßige Generatorwartung?

Eine ohmsche Lastbank eignet sich für die meisten routinemäßigen Wartungsarbeiten. Sie legt Wirkleistung bei einem Leistungsfaktor von 1,0 an, verifiziert die kW-Leistung und verbrennt Rußablagerungen, die Verölung (Wet Stacking) verursachen. Teams reservieren Blindlastprüfungen für die Inbetriebsetzung oder für Standorte mit großen Motorlasten.

Kann eine reaktive Lastbank eine resistive Einheit ersetzen?

Nein. Eine Blindlastbank belastet die Erregung und Spannungsregelung bei einem nacheilenden Leistungsfaktor, oft 0,8. Sie allein bringt keine vollständige Wirkleistungslast auf. Eine vollständige Überprüfung erfordert beide Typen, entweder als separate Einheiten oder als eine kombinierte Maschine.

Welchen Leistungsfaktor sollte ein Käufer angeben?

Die meisten Dieselgeneratoren haben ein Typenschild mit der Angabe PF 0,8. Käufer sollten die Lastbank auf diesen Wert abstimmen und prüfen, ob am Standort induktive Lasten wie Motoren und Transformatoren betrieben werden. Ein Elektroingenieur kann die korrekte Konfiguration vor dem Kauf bestätigen.

Wie unterstützt die Lastbankprüfung die Einhaltung von NFPA 110?

NFPA 110 schreibt jährliche Prüfungen von Notstromversorgungssystemen vor. Die Lastbankprüfung stellt die kontrollierte, messbare Last bereit, die diese Norm verlangt. Ein ohmsches Gerät deckt die kW-Überprüfungen ab, und ein kombiniertes Gerät fügt eine blindstrombezogene Überprüfung für kritische Einrichtungen hinzu.

Liefert KEYPOWER beide Lastbanktypen?

Ja. KEYPOWER bietet Lastbänke in ohmschen und induktiven Ausführungen an. Das Unternehmen baut zudem Dieselgeneratoren von 6 kVA bis 4375 kVA, die mit Motoren von Cummins, Perkins, MTU und Volvo kompatibel sind. Sein globales Netzwerk umfasst mehr als 100 Länder.
